Kanalabflüsse zuverlässig berechnen

Aus Regenentlastungsbauwerken der Mischkanalisation wird jährlich mehr an Schmutzfracht als aus biologischen Kläranlagen in die Gewässer eingetragen.

Dies führt besonders bei kleinen Gewässern zu erheblichen Pro- blemen durch sauerstoffzehrende Stoffe. Um eine gute Gewässerqualität zu erreichen, ist die Gewässerbelastung aus der Mischkanalisation drastisch zu vermindern. Das Simulationsprogramm der Firma Tandler.com GmbH aus Buch berechnet Schmutzfrachtausträge aus mittleren und großen Kanalnetzen besonders zuverlässig. Damit können Entlastungsfrachten reduziert und Abflüsse zur Kläranlage gezielt gesteuert werden.


Kanalnetze digitalisiert
Der gezielte Einsatz von Armaturen, wie Abdeckplatten oder »Hydrostyx«-Abflussbremsen – entwickelt vom Güthler Ingenieurteam – kann Schmutzfrachtausträge nachhaltig beeinflussen. Durch Abflussverzögerungen können Kanalspeichervolumina ausgenutzt und Ablagerungen entfernt werden. Die tandler.com GmbH entwickelte das »komplexe Parallelschrittverfahren«, das auf Multiprozessortechnologie beruht. Es ermöglicht eine besonders realistische und langfristige Simulation rückflussbeeinflusster und sogar gesteuerter Systeme. Das Programm kann Kanalnetze digitalisieren, grafisch abbilden und mögliche Änderungen darstellen. Daten aus langjährigen Niederschlagsauswertungen decken zudem Schwachstellen bestehender und neu zu planender Kanalisationssysteme auf. Zusatzmodule erlauben es, Berechnungsverfahren zu Hydraulik, Sanierung und Vermögensbewertung durchzuführen. Die zuverlässige Simulation trägt dazu bei, Planungsprozesse zu optimieren und Kosten zu minimieren. In Kooperation mit der FH Konstanz und der TU München werden die Modelle im Labor untersucht. Den Nachweis der Praxistauglichkeit des weiterentwickelten Parallelschrittverfahrens liefern Langzeitsimulationen der Kanalnetze in Mülheim an der Ruhr, Augsburg und Landshut. Weitere Optimierungsberechnungen zeigen, dass der Einsatz der innovativen Steuerungselemente Überstauungen entgegenwirkt und eine beträchtliche Reduktion der Emissionen erreicht, ohne den Entwässerungskomfort und die Sicherheit des Kanalnetzes zu beeinträchtigen.

Ganzheitliche Kanalbewirtschaftung
Die Simulationen mithilfe des neuen Systems verknüpfen die unterschiedlichen Aspekte der Kanalbewirtschaftung: Steuerung, Kanalreinigung, Nutzung vorhandener Retentionsräume sowie Regenwasserbehandlung. Die erreichten Beschleunigungen oder Verzögerungen von Abflüssen führen zu einem ökologisch wie ökonomisch optimierten Betrieb von Kanalnetzen in städtischen Einzugsgebieten und leisten so einen entscheidenden Beitrag zum Umwelt- und Gewässerschutz.

Projektthema
Entwicklung eines Simulationsverfahrens zur Minderung von Schmutzfrachtausträgen aus mittleren bis großen Kanalisationsnetzen durch moderne Steuerungselemente

Projektdurchführung
Tandler.com GmbH Umweltinformatik
Am Griesberg 25
84172 Buch
Telefon 08709|940-40
info@tandler.com
www.tandler.com

Kooperationspartner
Pecher AG, 40699 Erkrath
www.pecher.de
Fachhochschule Konstanz, 78405 Konstanz
www.fh-konstanz.de
Technische Universität München, 80333 München
www.tu-muenchen.de
Güthler Ingenieurteam GmbH, 79761 Waldshut-Tiengen
www.guethler-ingenieure.de
Fachhochschule Gießen-Friedberg, 35390 Gießen
www.bau.fh-giessen.de

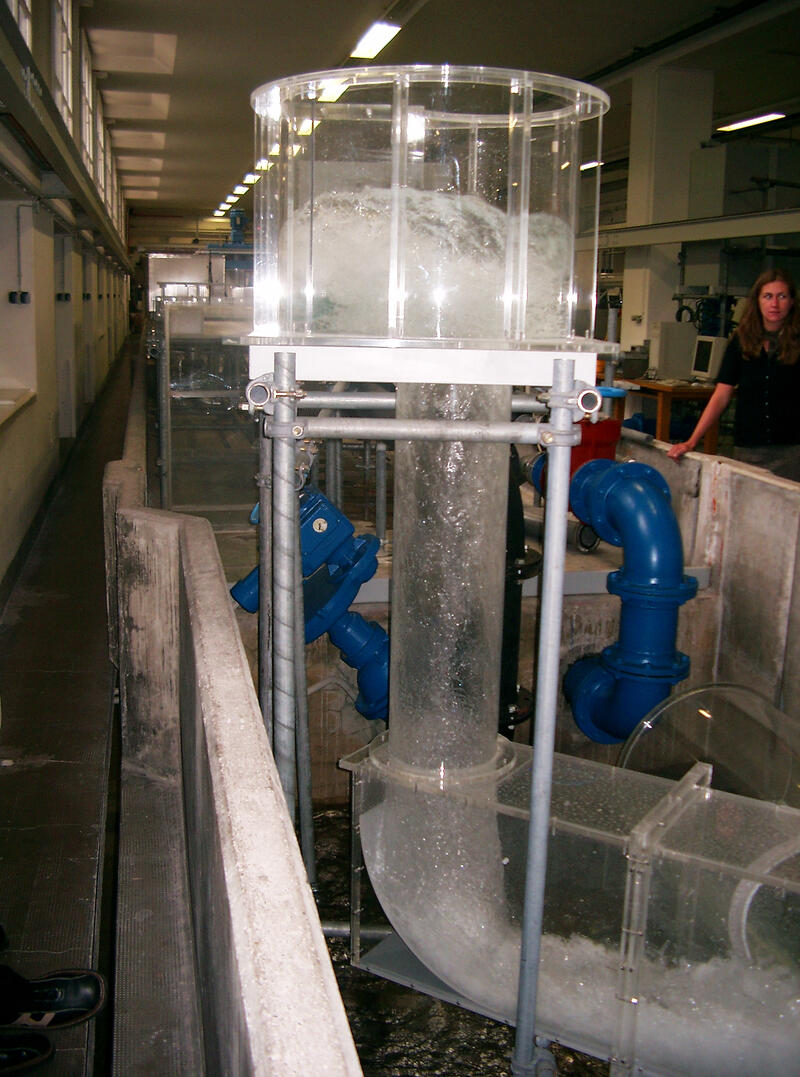

Moderne Steuerungselemente werden im Labor getestet
